Lectores

Todos los lectores se alimentan a 9 VDC
Los lectores llevan grabada una dirección en la ROM que es la que se utiliza para comunicarse con cada uno (como si fuera una dirección IP).

  • Lector RS-232 con conector tipo clema (DESCATALOGADO). Va incrustado en un metacrilato de tamaño grande. Estos lectores fueron los primeros que se utilizaron en instalaciones de MetroSur principalmente. Todavía queda alguno pero deben ser sustituídos por lectores con conectores tipo RJ45. Dirección: 255.0.6

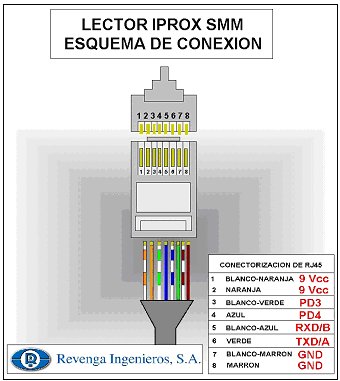

  • Lector RS-232 con conectores tipo RJ45. Va incrustado en un metacrilato de tamaño grande. Dirección: 1.2.3. Se conectan a un puerto RS-232 según este esquema de conexión:
Uploaded Image: Conexionado.jpg

  • Lector RS-485 con conectores tipo RJ45. Va incrustado en un metacrilato de tamaño pequeño.
    • Direcciones:
      • 1.2.3: Lector externo / Lector del pupitre de conducción en trenes
      • 1.2.4: Lector interno / Lector puerta derecha en trenes
      • 1.2.5: Lector puerta izquierda en trenes
      • 1.2.6: Lector puerta viajeros en trenes

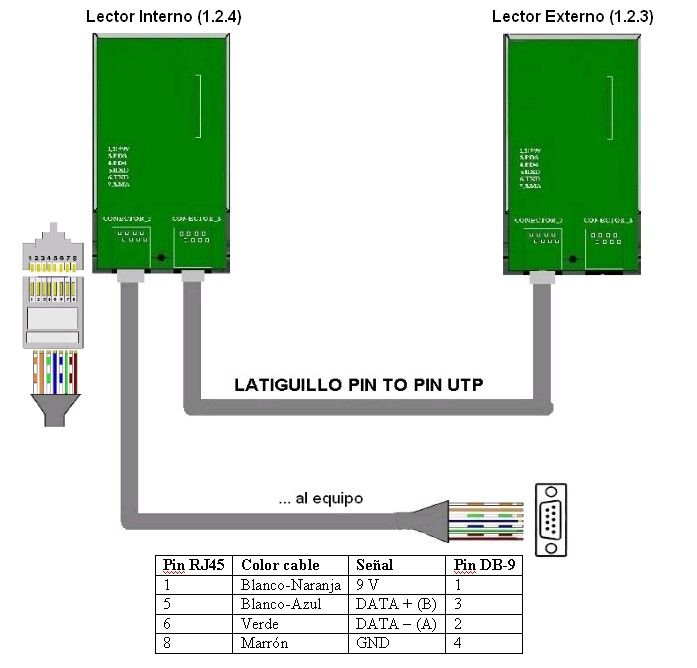

    • La conexión es en bus, según este esquema de conexión:
Uploaded Image: Lector SMM - Esquema de Conexion en Bus sin conversor.jpg

Lector de Corto Alcance.pdf
Protocolo con Identificación (v1.4).pdf
