Centralita Esser serie
Requisitos: Puerto 232.Suele emplear 1 puerto 232 de la UIS (habitualmente conectado al puerto 1).
La ruta de las trazas es la siguiente:
/home/pci/sistema/V/CentralitaEsser/ESSXXYYZZ/xEventos.Log (Están cifradas)
Descifrar Trazas
La ruta del fichero de estado es el siguiente:
/home/pci/sistema/V/CentralitaEsser/ESSXXYYZZ/mem.001 (Está cifrado)
Descrifrar Ficheros de Estado
Los ficheros de configuración necesarios son:
CfgCentralitaEsser.CFG: Fichero con la configuración del proceso
FichEstructuraEsser: Fichero con los elementos configurados en el sistema.
Ambos ficheros están cifrados con la clave por defecto (sicocifrados).
Cuando el proceso funciona con normalidad verás trazas como las siguientes:
po
Imprimir Buffer Recibido tamanio:'10'
02 12 10 7b 03 00 01 00 5f 03
28/07 11:35:55 Enviando TelegramaCortoReconocimiento
02 01 00 7b 84 03
28/07 11:35:55 A.T.E. Recibido Telegrama de Estado
28/07 11:35:55 A.T.E. El mensaje consta segun el campo Bytes de 0 informes.
28/07 11:35:55 A.T.E. ----->AnalizarTelegramaEstado----- FIN
28/07 11:35:56 ComprobacionCambioEstadoListaAdscripciones
28/07 11:35:58 ComprobacionCambioEstadoListaAdscripciones
28/07 11:35:59 ProcesarOrden: Recibida orden 1025 desde (5,1,60-control)
28/07 11:36:00 ComprobacionCambioEstadoListaAdscripciones
28/07 11:36:02 ComprobacionCambioEstadoListaAdscripciones
28/07 11:36:02 NO Hay ETX
28/07 11:36:02 NO Hay ETX
Imprimir Buffer Recibido tamanio:'118'
02 12 10 7c 05 00 63 1b f1 1b f2 66 1b f2 17 59 07 01 18 08 01 bd 0b 01 0f 0e 01 38 0f 1b f2 08 10 01 80 13 04 17 14 04 a5 15 13 19 18 0d bf 19 1b f2 1a 20 01 1f 36 1b f1 88 39 1b f2 d7 3a 01 58 3d 01 64 3f 01 13 46 01 05 47 01 61 48 01 56 4c 01 09 4f 01 7a 50 1b f2 c4 51 04 21 52 1b f2 cd 54 01 19 56 01 23 5a 01 e0 5b 01 28 5c 01 1b f3 5d 01 56 12 03
Imprimir Buffer Recibido tamanio:'108'
02 12 10 7c 05 00 63 02 03 66 03 17 59 07 01 18 08 01 bd 0b 01 0f 0e 01 38 0f 03 08 10 01 80 13 04 17 14 04 a5 15 13 19 18 0d bf 19 03 1a 20 01 1f 36 02 88 39 03 d7 3a 01 58 3d 01 64 3f 01 13 46 01 05 47 01 61 48 01 56 4c 01 09 4f 01 7a 50 03 c4 51 04 21 52 03 cd 54 01 19 56 01 23 5a 01 e0 5b 01 28 5c 01 1b 5d 01 56 12 03
28/07 11:36:02 Enviando TelegramaCortoReconocimiento
02 01 00 7c 83 03
28/07 11:36:02 A.T.E. Recibido Telegrama de Estado
28/07 11:36:02 A.T.E. El numero de estados de objeto activos es 33.
A.T.E. ID Estado Objeto Activo:'02' Estado Contador:'870' (Clave_ZIDX:'ZIDX_FEUER' Texto_ZIDX:'OZ_FEUER - MELDERGRUPPE, MELDEPUNKT')
A.T.E. ID Estado Objeto Activo:'03' Estado Contador:'5977' (Clave_ZIDX:'ZIDX_TAL' Texto_ZIDX:'OZ_TAL - MELDERGRUPPE, MELDEPUNKT')
A.T.E. ID Estado Objeto Activo:'07' Estado Contador:'280' (Clave_ZIDX:'ZIDX_AKTIV' Texto_ZIDX:'OZ_AKTIV - MELDERGRUPPE, MELDEPUNKT')
A.T.E. ID Estado Objeto Activo:'08' Estado Contador:'445' (Clave_ZIDX:'ZIDX_VORALARM' Texto_ZIDX:'OZ_VORALARM - MELDERGRUPPE, MELDEPUNKT')
A.T.E. ID Estado Objeto Activo:'11' Estado Contador:'271' (Clave_ZIDX:'ZIDX_ZMA' Texto_ZIDX:'OZ_ZMA - MELDERGRUPPE, MELDEPUNKT')
A.T.E. ID Estado Objeto Activo:'14' Estado Contador:'312' (Clave_ZIDX:'ZIDX_STOERPL' Texto_ZIDX:'OZ_STOERUNG - PRIMARLEITUNG')
A.T.E. ID Estado Objeto Activo:'15' Estado Contador:'776' (Clave_ZIDX:'ZIDX_STOER' Texto_ZIDX:'OZ_STOERUNG - MELDERGRUPPE, MELDEPUNKT')
A.T.E. ID Estado Objeto Activo:'16' Estado Contador:'384' (Clave_ZIDX:'ZIDX_STOERST' Texto_ZIDX:'OZ_STOERUNG - STEUERGRUPPE')
A.T.E. ID Estado Objeto Activo:'19' Estado Contador:'1047' (Clave_ZIDX:'ZIDX_ABSCHALTUNGPL' Texto_ZIDX:'OZ_ABSCHALTUNG - PRIMARLEITUNG')
A.T.E. ID Estado Objeto Activo:'20' Estado Contador:'1189' (Clave_ZIDX:'ZIDX_ABSCHALTUNG' Texto_ZIDX:'OZ_ABSCHALTUNG - MELDERGRUPPE, MELDEPUNKT')
A.T.E. ID Estado Objeto Activo:'21' Estado Contador:'4889' (Clave_ZIDX:'ZIDX_ABSCHALTUNGST' Texto_ZIDX:'OZ_ABSCHALTUNG - STEUERGRUPPE')
A.T.E. ID Estado Objeto Activo:'24' Estado Contador:'3519' (Clave_ZIDX:'ZIDX_ANSTEUERUNGST' Texto_ZIDX:'OZ_ANSTEUERUNG - STEUERGRUPPE')
A.T.E. ID Estado Objeto Activo:'25' Estado Contador:'794' (Clave_ZIDX:'ZIDX_SPERRUNGST' Texto_ZIDX:'OZ_SPERRUNG - STEUERGRUPPE')
A.T.E. ID Estado Objeto Activo:'32' Estado Contador:'287' (Clave_ZIDX:'ZIDX_EINSCHALTPHASE' Texto_ZIDX:'OZ_EINSCHALTPHASE - PRIMAERLEITUNG')
A.T.E. ID Estado Objeto Activo:'54' Estado Contador:'648' (Clave_ZIDX:'ZIDX_BMZ_RUECKSTELLEN_LAEUFT' Texto_ZIDX:'OZ_BMZ_RUECKSTELLEN_LAEUFT - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'57' Estado Contador:'983' (Clave_ZIDX:'ZIDX_AKUSTIK_AUS_AKTIV' Texto_ZIDX:'OZ_AKUSTIK_AUS_AKTIV - AKUSTISCHE_SIGNALGEBER')
A.T.E. ID Estado Objeto Activo:'58' Estado Contador:'344' (Clave_ZIDX:'ZIDX_AKUSTIK_GESTOERT' Texto_ZIDX:'OZ_AKUSTIK_GESTOERT - AKUSTISCHE_SIGNALGEBER')
A.T.E. ID Estado Objeto Activo:'61' Estado Contador:'356' (Clave_ZIDX:'ZIDX_PC_DIAGNOSE_AKTIV' Texto_ZIDX:'OZ_PC_DIAGNOSE_AKTIV - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'63' Estado Contador:'275' (Clave_ZIDX:'ZIDX_UE_AUS_AKTIV' Texto_ZIDX:'OZ_UE_AUS_AKTIV - ALLE_UE')
A.T.E. ID Estado Objeto Activo:'70' Estado Contador:'261' (Clave_ZIDX:'ZIDX_STOERAKKU' Texto_ZIDX:'OZ_STOERUNG_AKKU - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'71' Estado Contador:'353' (Clave_ZIDX:'ZIDX_STOERNETZ' Texto_ZIDX:'OZ_STOERUNG_NETZ - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'72' Estado Contador:'342' (Clave_ZIDX:'ZIDX_STOERERDE' Texto_ZIDX:'OZ_STOERUNG_ERDE - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'76' Estado Contador:'265' (Clave_ZIDX:'ZIDX_STOERUNG_DRUCKER' Texto_ZIDX:'OZ_STOERUNG_DRUCKER - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'79' Estado Contador:'378' (Clave_ZIDX:'ZIDX_DECKELKONTAKT_OFFEN' Texto_ZIDX:'OZ_DECKELKONTAKT_OFFEN- ZENTRALE')
A.T.E. ID Estado Objeto Activo:'80' Estado Contador:'964' (Clave_ZIDX:'ZIDX_SCHLUESSELSCHALTER_FREI' Texto_ZIDX:'OZ_SCHLUESSELSCHALTER_FREI - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'81' Estado Contador:'1057' (Clave_ZIDX:'ZIDX_BEDIENSTUFE_1' Texto_ZIDX:'OZ_BEDIENSTUFE_1 - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'82' Estado Contador:'973' (Clave_ZIDX:'ZIDX_BEDIENSTUFE_2' Texto_ZIDX:'OZ_BEDIENSTUFE_2 - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'84' Estado Contador:'281' (Clave_ZIDX:'ZIDX_BEDIENSTUFE_4' Texto_ZIDX:'OZ_BEDIENSTUFE_4 - ZENTRALE')
A.T.E. ID Estado Objeto Activo:'86' Estado Contador:'291' (Clave_ZIDX:'AZIDX_NBFEUER' Texto_ZIDX:'OZX_NBFEUER')
A.T.E. ID Estado Objeto Activo:'90' Estado Contador:'480' (Clave_ZIDX:'AZIDX_NOSLAVECOM' Texto_ZIDX:'OZX_NOSLAVECOM')
A.T.E. ID Estado Objeto Activo:'91' Estado Contador:'296' (Clave_ZIDX:'desconocida' Texto_ZIDX:'desconocida')
A.T.E. ID Estado Objeto Activo:'92' Estado Contador:'283' (Clave_ZIDX:'desconocida' Texto_ZIDX:'desconocida')
A.T.E. ID Estado Objeto Activo:'93' Estado Contador:'342' (Clave_ZIDX:'desconocida' Texto_ZIDX:'desconocida')
Como ves hay grupos de 2 caracteres (02 12 10...). Si no hay comunicación no se recibirá ninguno.
Si se trata de una instalación con pocos elementos puede haber una demora hasta que se reciban mensajes. En ese caso puedes matar el proceso y no debería transcurrir más de 20 segundos hasta la recepción de los mensajes en caso de comunicación.
Problemas habituales:
Problema de comunicación (amarillo)
Si sale continuamente la traza Imposible abrir Puerto Serie /dev/ttys01
Puede ser problema de la UIS (no tiene ping, los puertos de la UIS o la caja digi está averiada, problema con el cable que está cortado o suelto)
Si no sale dicha traza (Imposible abrir Puerto Serie /dev/ttys01)pero no se reciben trazas puede ser problema de puertos.
Prueba a cambiar el cable de puerto y ver si por el nuevo comunica.
Sucedió una vez que se dio ese problema. Se perdió la comunicación de repente pero no se veía nada raro en las trazas correspondiente a los puertos.
Reiniciando tampoco se observaba nada anómalo. Como se perdió la comunicación sobre las 05:30 pensamos que era un problema de alimentación que había
afectado a la centralita. Cuando acudió el mantenedor de la centralita verificó que no había ningún problema con el cable (entre la UIS y el seikit)
y nos hizo el favor de intercambiar los puertos 2 (vesda) y 4 (centralita) y pasó a comunicar.
También pudiera ser que la centralita estuviese apagada o rota.
Si ha estado sin comunicación con la centralita muchos días pudiera ser que la gente que mantiene la centralita Esser nos haya desconectado de la centralita (es muy muy muy muy improbable que haya sucedido esto).

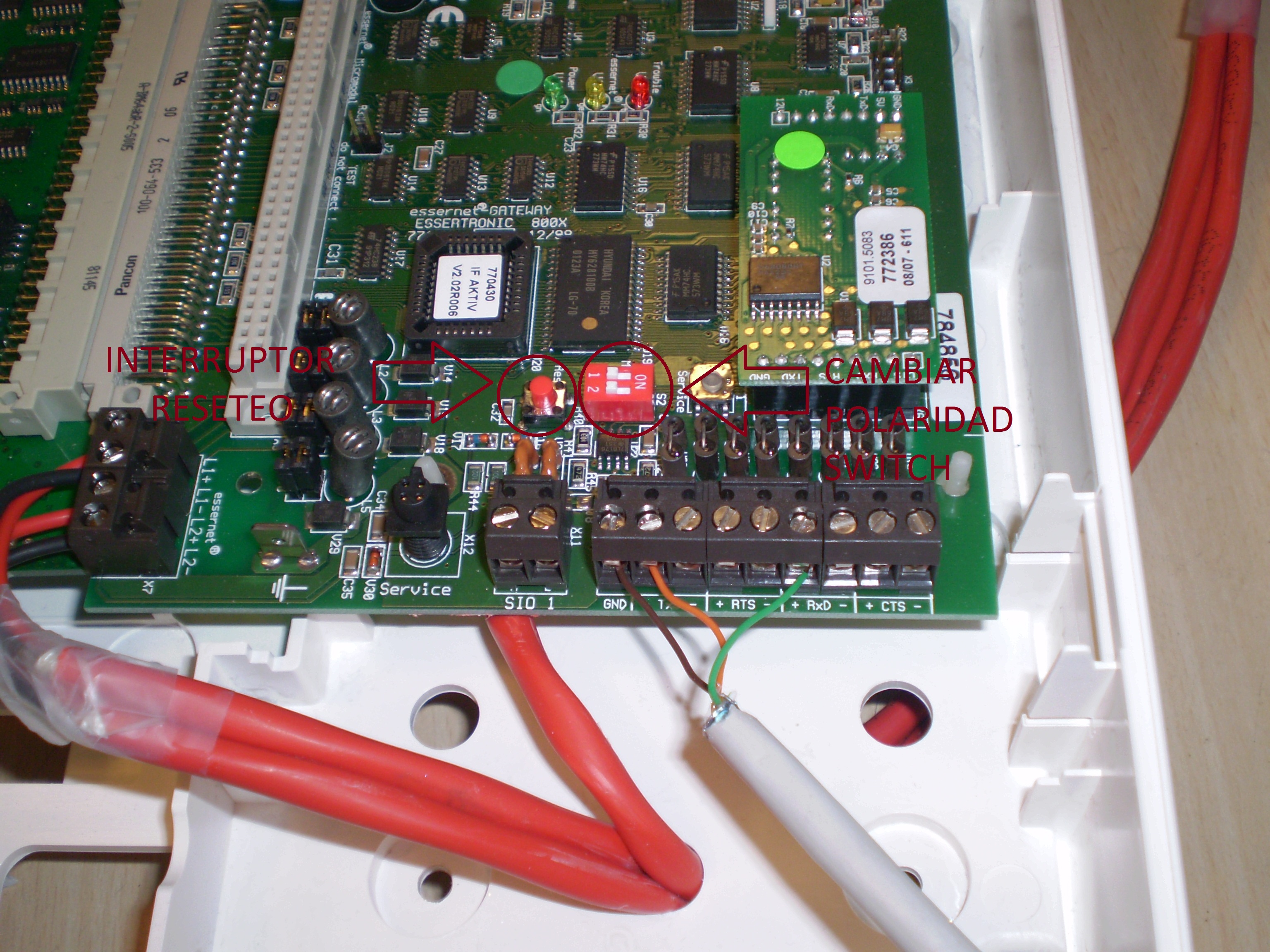

Tendrían que abrir el cajetín (sei-kit) de la centralita y cambiar la polaridad del switch interno y resetear la conectividad de la centralita pulsando el botón. Si no me equivoco los 2 interruptores del switch tienen que estar en la posición OFF (no ON). Esto ocurre con las centralitas que son antiguas, esto es,
las de los depósitos y alguna más de las estaciones.
Comprobar si se ha restablecido la comunicación. Antes de probar esto deberías asegurarte de que la UIS no es la que esté dando problemas, incluso probando con la UIS auxiliar.

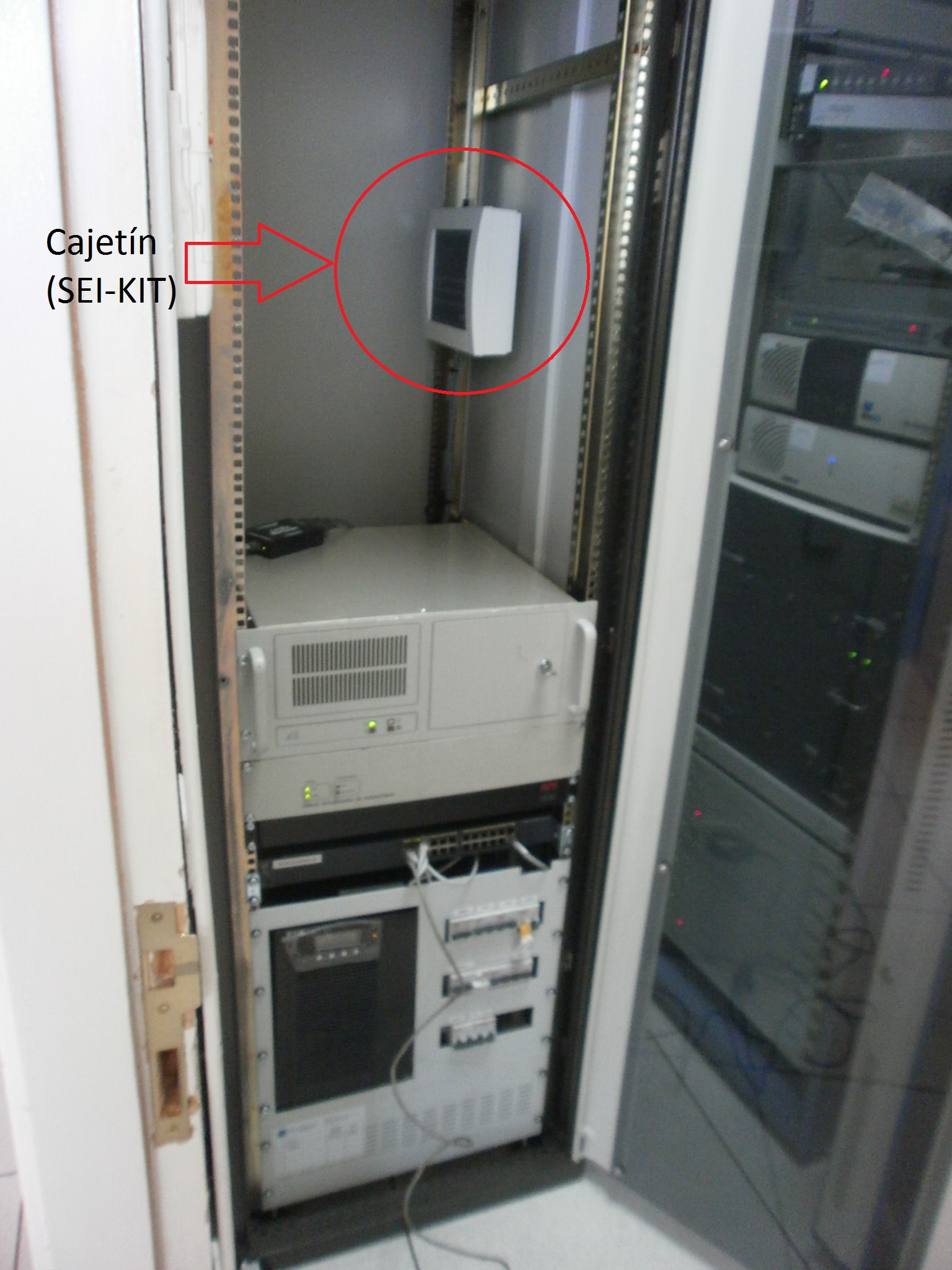

Armario

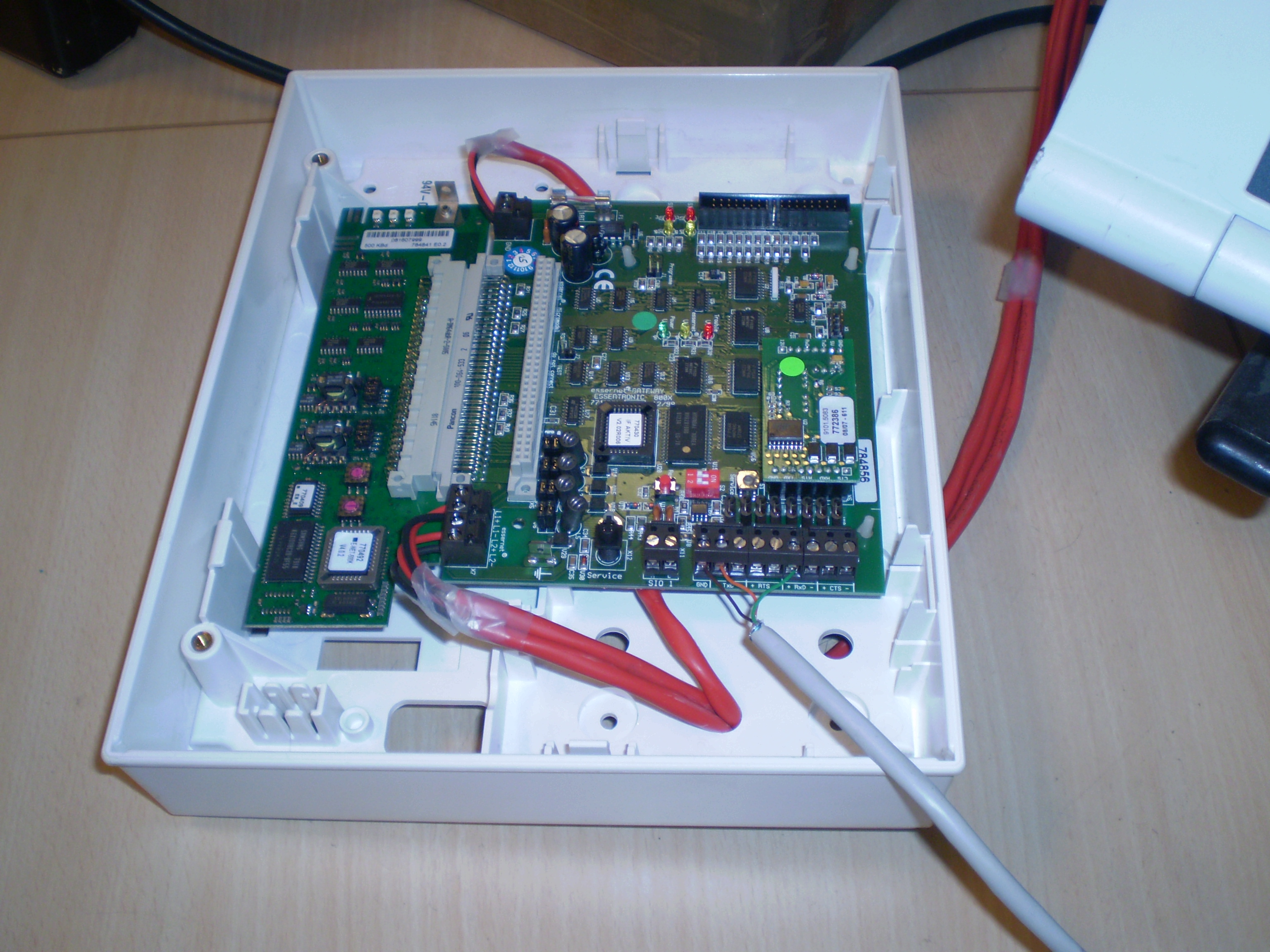

Interior del cajetín o Sei-kit
Compilación:
En marina (Solaris). Ir al path /home/metro/sun7/
En salchicha (Linux).Ir al path /home/metro/sun.linux/
Ejecutar el script ./CompilarCentralitaIncendios.sh
Leer las preguntas que realiza. Debes pulsar a la primera pregunta s
Si hubiese más centralitas distintas en el nodo para el que quieres compilar el driver de la centralita debes responder afirmativamente en la pregunta que formule el script.
Última actualización: 30/12/2024
