Placas de procesamiento (CPU)
Las placas de procesamiento estaban fabricadas por la empresa ARCOM que fue comprada por EUROTECH (https://www.eurotech.com)- ELAN-104NC (ELAN-104NC-100-M16-F8)
- CPU: i486 (AMD Elan SC400 100MHz processor (Am486 CPU without floating point))
- RAM: 16MB DRAM
- Disk: 8MB Flash (1.152 KB en /var)
- SO: Arcom Embedded Linux 1.1
- Kernel: 2.2.17
- elan-104nc.pdf
- LinuxTechMan ELAN-104nc.pdf
- LinuxQuickStart.pdf
- PEGASUS (Placa VERDE) PEGASUS-133-M32-F16
- CPU: i486 (AMD Elan SC520 133MHz processor (Am5x86 CPU))
- RAM: 32Mbytes DRAM
- Disk: 16Mbytes Flash (1.408 KB en /var)
- SO: Arcom Embedded Linux with Java Technology 2.06
- Kernel: 2.4.18
- peg datasheet.pdf
- PEGASUS tech manual.pdf
- PEGASUS Linux Java Tech.pdf
- PEGASUS_NEW (Placa AZUL OSCURO)
- CPU: i486 (AMD Elan SC520 133MHz processor (Am5x86 CPU))
- RAM: 32Mbytes DRAM
- Disk: 16Mbytes Flash (8MB diponibles)
- SO: Arcom Embedded Linux v4i1b
- Kernel: 2.6.11.11-arcom1-1-pegasus
- PEGASUS Datasheet.pdf
- PEGASUS User Manual.pdf
- Arcom Embedded Linux Technical Manual.pdf
- GEODE Em104-a5362 (Arbor Technology)
- Utilizada únicamente en PDIs
- CPU: i586 (AMD® Geode™ LX800 500MHz processor)
- RAM: 1 GB DRAM
- Disk: 32 GB CompactFlash
- SO: Debian Linux
- Kernel: 2.6.26-2-686
- https://www.arbor-technology.com/gl/Product/Pro/Model/Em104-a5362_1
- Em104-a5362 Datasheet 20140728.pdf
- Em104-a5362 InstallationGuide V1.2-20121008.pdf
- Em104-a5362 Manual V13 20120516.pdf
- NanoPC-T6 (Friendly Elec)
- Utilizada únicamente en nuevos PDIs con pantalla táctil
- CPU: Quad-core ARM Cortex-A76(up to 2.4GHz) and quad-core Cortex-A55 CPU (up to 1.8GHz)
- SO: Debian 12
- Kernel: 5.1.160
- https://www.friendlyelec.com/index.php?route=product/product&product_id=292
- https://wiki.friendlyelec.com/wiki/index.php/NanoPC-T6
- Compilación del software ControlId para equipos NanoPC-T6
- Configuración de equipos NanoPC-T6

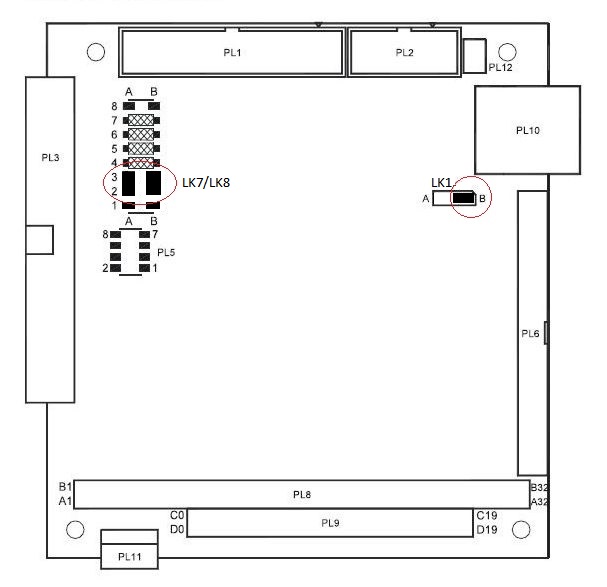

En las placas PEGASUS es necesario configurar los siguientes jumpers:
- Los jummpers LK7/LK8 deben ir en la posición A2-A3 y B2-B3 para que el puerto COM4 funcione en modo RS485 y no en modo RS422 como viene por defecto.
- El jumper LK1 debe ir en la posición B, para que en caso de falta de alimentación, la BIOS quede alimentada por la pila de forma que no pierda la configuración ni la fecha y hora.
